廢氣處理系統中彎曲管道的拉伸作用解析

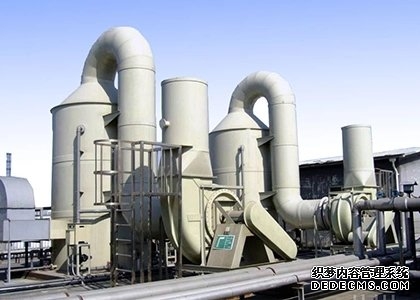

在工業廢氣處理系統中，管道是輸送氣體的核心部件。當管道因空間限制或工藝需求設計為彎曲結構時，其受力狀態會發生顯著變化，其中拉伸作用是影響管道性能的關鍵因素之一。本文將從力學原理、材料***性及工程實踐角度，系統分析廢氣處理彎曲過程中的拉伸作用。



 一、彎曲管道的受力機制

1. 中性層與拉伸/壓縮分區

   當管道發生彎曲時，其截面會形成三個區域：

    外弧側（受拉區）：纖維被拉長，承受拉伸應力；

    內弧側（受壓區）：纖維被壓縮，產生壓應力；

    中性層：長度不變，無應力集中。

   拉伸作用主要集中在外弧側，其應力***小與彎曲半徑成反比。彎曲半徑越小，外弧側的拉伸變形越顯著。



2. 應力計算公式

   根據材料力學，彎曲應力公式為：

   [

   sigma = frac{E y}{R}

   ]

   其中，(E)為材料彈性模量，(y)為距中性層的距離，(R)為彎曲半徑。該公式表明，拉伸應力與材料剛度和彎曲曲率直接相關。

 二、拉伸作用對管道的影響

1. 材料失效風險

    塑性變形：若拉伸應力超過材料屈服強度，管道外弧側可能發生不可逆變形，導致密封性下降。

    疲勞裂紋：長期交變載荷下，拉伸側易萌生微裂紋，尤其在焊接接頭或缺陷處。

    腐蝕加速：拉伸變形可能破壞防腐涂層，加劇局部腐蝕。



2. 系統性能影響

    氣流阻力增加：彎曲處變形可能改變流道形狀，引發湍流或壓降升高。

    連接部位泄漏：法蘭或補償器因拉伸位移可能產生間隙，造成廢氣外泄。



 三、關鍵影響因素

1. 材料選擇

    高延展性材料：如不銹鋼（304/316L）或合金鋼，可承受更***拉伸變形。

    復合材料應用：玻璃鋼（FRP）或PTFE襯里管道，兼具耐腐蝕與抗變形能力。



2. 設計***化

    ***小彎曲半徑：通常取管道直徑的(1.5sim 3)倍，避免過度拉伸。

    壁厚加強：外弧側采用加厚設計，或使用“蝦米腰”異徑接頭分散應力。

    支撐間距：縮短支架距離，減少自重引起的附加拉伸。



3. 加工工藝

    冷彎 vs 熱彎：冷彎適用于小口徑管道，但需控制回彈；熱彎可降低變形抗力，適合***曲率場景。

    殘余應力消除：通過振動時效或退火處理，釋放加工過程中產生的內應力。



 四、監測與維護策略

1. 無損檢測技術

    超聲波測厚：定期檢測外弧側壁厚減薄情況。

    應變片監測：實時采集關鍵點拉伸應變數據。

    紅外熱成像：識別因摩擦或泄漏導致的異常溫升。



2. 預防性措施

    安裝膨脹節：吸收熱脹冷縮引起的軸向位移，減輕彎曲處負荷。

    防腐強化：對外弧側涂覆環氧煤瀝青或聚脲涂層，延長使用壽命。

    動態模擬分析：利用CFD軟件預測氣流對彎曲部位的沖刷效應，***化布局。



 五、典型案例分析

某化工企業VOCs處理系統中，碳鋼彎曲管道因頻繁啟停導致外弧側開裂。經有限元分析發現，原設計彎曲半徑僅為管徑的1.2倍，且未設置支撐。整改后采用(R=2.5D)的彎曲半徑，并加裝可調式支架，運行兩年未再出現泄漏。此案例驗證了合理設計與主動維護的重要性。



 結論

廢氣處理系統中彎曲管道的拉伸作用是涉及材料科學、力學分析與工程實踐的綜合性問題。通過精準計算、科學選材、精細加工與持續監測，可有效控制拉伸變形帶來的風險，保障系統的安全穩定運行。未來，隨著智能傳感器與數字孿生技術的發展，彎曲管道的健康管理將更加智能化，為環保工程提供更可靠的技術支持。
